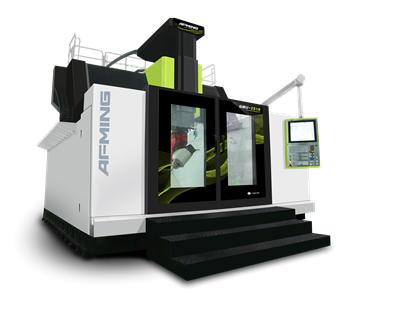

GMU-2518天车摆头式五轴加工中心

产品目录/ PRODUCT MENU
相关文章/ ARTICLES
详细介绍



GMU-2518天车摆头式五轴加工中心技术规格

名称单位GMU-2518
系统(控制单元)
HEIDENHAIN-iTNC640
X/Y/Z轴行程mm1800/2500/800
A/C轴行程±120/250
主轴端面至工作台距离(A轴位于0度位置时)mm500-1300
工作台尺寸Mm1800x2500
最大承重kg8000
主轴

主轴(标配)
FISCHER
主轴最高转速/锥柄rpm24000HSK-A63
主轴功率(S1/S6-40%)KW29/38
扭矩(S1/S6-40%)N.m69.4/86.8
进给系统

X/Y/Z轴快速位移m/min20/20/20
最大切削进给率m/min10
A/C轴快进速度rpm20/20
定位精度/重复定位精度(IS0 10791-4:1998)

X/Ymm0.015/0.007
Zmm0.008/0.005
A/CARCSEC(12/6)
自动换刀系统

刀具数Pcs16T/26T/48T
换刀时间(刀-刀)sec8s
刀具最大长度mm300
刀具最大直径/相邻无刀mmΦ80/Φ120
刀具最大重量kg8
机床尺寸

机床总高mm5600
占地面积(长X宽)mm²7950x5360
机床净重kg45000
电力需求kw70




关键词:GMU-2518天车摆头式五轴加工中心  五轴联动加工中心  天式车五轴加工  跨轨式五轴加工中心  AC轴摆头
