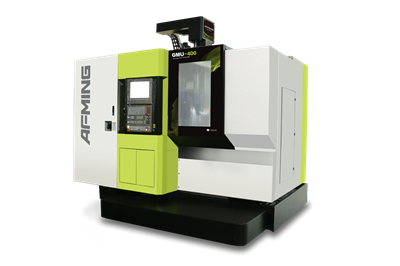

GMU-400五轴联动加工中心

相关文章/ ARTICLES
详细介绍

1 (1).jpg


GMU-400五轴联动加工中心技术规格


名称单位GMU-400
x/Y/Z轴行程mm450/500/350
A/C轴行程±120/360
主轴端面至工作台距离(A轴位于0度位置时)mm150-500
工作台尺寸mmΦ400
最大承重kg120
主轴

主轴(标配)

主轴最高转速/锥柄rpm30000/HSK-E40
主轴功率(S1/S6-40%)KW10/13
扭矩(S1/S6-40%)N.m5.5/7.1
主轴(选配1)

主轴最高转速/锥柄rpm40000/HSK-E32
主轴功率(S1/S6-40%)KW6.3/7.6
扭矩(S1/S6-40%)N.m4/4.8
主轴(选配2)

主轴最高转速/锥柄rpm24000/HSK-A63
主轴功率(额定)KW15.7/18.8
扭矩(额定)N.m25/30
进给系统

X/Y/Z轴快速位移m/min30/30/20
最大切削进给率m/min10
加速度m/s25
A/C轴快进速度RPM/min20/30
定位精度/重复定位精度 VDIDGQ3441/iso 230-2

X/Y/Zmm0.006/0.003
A/CARCSEC8/4
自动换刀系

刀具数Pcs16T
换刀时间(刀-刀)sec4.5S
刀具最大长度mm200
刀具最大直径/相邻无mmΦ60/Φ100
刀具最大重量kg3
机床尺寸

机床总高mm3100
占地面积(长X宽)mm²3100×2400
机床净重kg8000
电力需求kw25


关键词:GMU-400五轴联动加工中心  模具
